錨索測力計

錨索測力計用途

錨索測力計是用于長期監測水工結構物及其它混凝土結構物、巖石邊坡、橋梁等預應力的錨固狀態，并可同步測量埋設點溫度的振弦式傳感器。 錨索測力計有二弦.三弦.四弦和六弦。通過振弦頻率讀數儀讀出測力計各支應變傳感器的實時測量值并利用儀器特性參數可算出錨索所施加的壓力。

錨索測力計技術參數

規格代號 VWA-100/5000

測力筒高L: mm 80/90

尺寸參數 錨索內直徑d: mm 100~350

錨索外直徑d: mm 120~370

額定載荷P: kN 0～5000

載荷Pm: kN 0～6250

性能參數 應變計支數： 4

靈敏度： %F.S ≤ 0.04

測量精度： F.S ±0.25%

溫度測量范圍： ℃ -40～+150

溫度測量精度： ℃ ±0.5

耐水壓： MPa ≥0.5

絕緣電阻： MΩ ≥50

錨索測力計工作原理

錨索測力計在測力鋼筒上均布著數支振弦式應變計，當荷載使鋼筒產生軸向變形時，應變計與鋼筒產生同步變形，變形使應變計的振弦產生應力變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出引起受力鋼筒變形的應變量，代入標定系數可算出錨索測力計所感受到的荷載值。

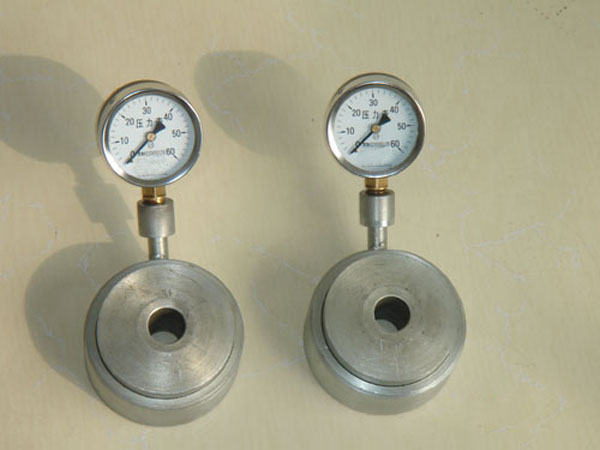

錨索測力計實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
