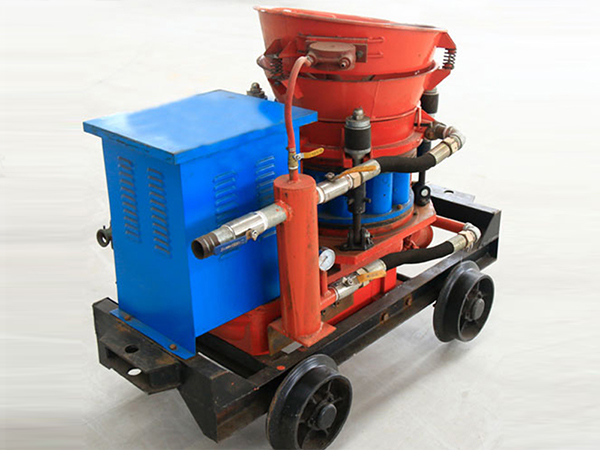

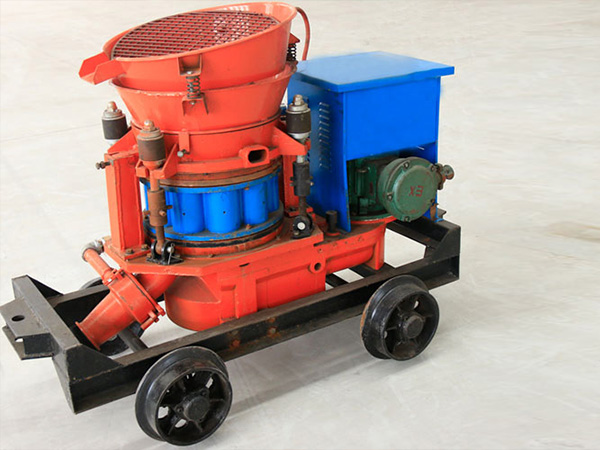

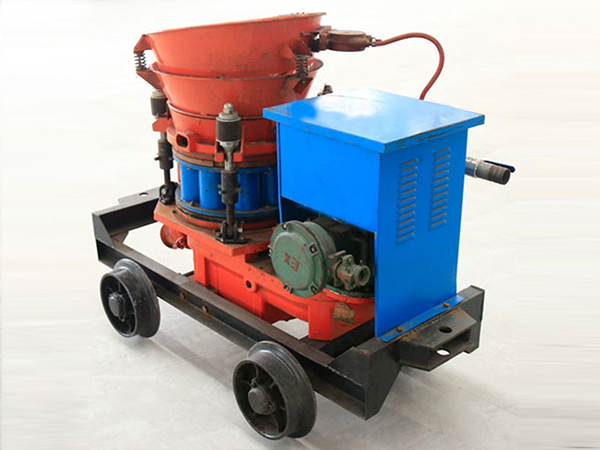

PS7I濕式噴漿機

PS7I濕式噴漿機是一種新型噴砼機械，主要用于濕凝土的濕噴，濕噴能使混合料拌合均勻，水灰比能夠準確控制，有利于水和水泥的水化，因而粉塵小，回彈小，混凝土均質性好，強度高。機器結構合理、性能穩定、操作維護方便、使用壽命長等特點。

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

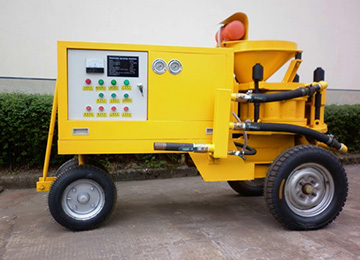

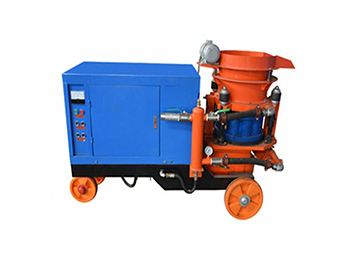

PS7I濕式噴漿機同類產品推薦

PS7I濕式噴漿機產品詳情

PS7I濕式噴漿機產品介紹

PS7I濕式噴漿機是一種新型噴砼機械，主要用于濕凝土的濕噴，濕噴能使混合料拌合均勻，水灰比能夠準確控制，有利于水和水泥的水化，因而粉塵小，回彈小，混凝土均質性好，強度高。機器結構合理、性能穩定、操作維護方便、使用壽命長等特點。廣泛用于礦山、隧道、涵洞、地鐵、水電工程、地下工程及煤礦井巷噴射混凝土施工作業。

PS7I濕式噴漿機結構及工作原理

PS7I濕式噴漿機主要是驅動電動機、減速機、轉字體總成、密封板、料斗座、振動料斗、壓緊機構以及速凝劑輸送系統，風路系統和電控裝置等部件組成。

工作原理：

（1）混凝土是按配比由攪拌機攪拌好后加到振動料斗內，經篩網落到轉子體得料腔中，轉動的轉子體將料腔內的料帶到面板的出料口，壓縮空氣進入本機“配風器”后，共分三路：一路到速凝劑混合器，一路到旋流器（下風路），再一路到料斗座（上風路），該路風經料斗座、轉子體料腔，直通面板的出料口。所以，當轉子體裝有料的料腔到達出料口時，壓縮空氣便將混合料吹經旋流器、噴砂管到噴頭，下風路的風通過旋流器后，形成旋風，所以，當料流經過旋流器時，其料得到了加速旋轉，因而不易產生粘結合堵管。

（2）速凝劑添加系統

液體速凝劑的添加是由一套輸送系統來完成，該系統由速凝劑泵。蓄液箱、集成塊、流量計等部件組成。集成塊中包括溢流閥、單向閥、混合室。液體速凝劑從蓄液箱由速凝劑泵泵出后，經溢流閥、調節閥、流量計到混合室由分風器過來的壓力風將速凝劑吹到噴頭座與攪料混合噴出。

PS7I濕式噴漿機產品特點

1.大大降低了機旁和噴嘴外的粉塵濃度，對工人健康的危害。　　

2.生產率高。干式混凝土噴射機一般不超過5m³/h。而使用濕式混凝土噴射機，人工作業時可達10m3/h；采用機械手作業時，則可達20m³/h。　　

3.回彈度低。干噴時，混凝土回彈度可達15%-50%。采用濕噴技術。回彈率可降低到10%以下。　　

4.濕噴時，由于水灰比易于控制，混凝土不化程度高，故可大大改善噴射混凝土的口質，提高混凝土的勻質性，而干噴時，混凝土的水灰比是由噴射手根據經驗及肉眼觀查來進行調節的，混凝土的在很大程度上取決于機手操作正確與否。

PS7I濕式噴漿機技術參數

型號	PS5I型濕噴機	PS7I型濕噴機	PS7I-H型濕噴機
生產能力	5-7m³/h	5-7m³/h	5-7m³/h
大輸送距離	水平50m垂直20m	水平50m垂直20m	水平50m垂直20m
大骨料粒徑	Φ20mm	Φ20mm	Φ20mm
輸料管內徑	Φ51mm	Φ51mm/64mm	Φ51mm/64mm
轉子體直徑	Φ438mm	Φ480mm(160)	Φ480mm(175)
工作壓力	0.4-0.6MPa	0.4-0.6MPa	0.4-0.6MPa
耗風量	10-15m³/min	10-15m³/min	10-15m³/min
電機	5.5（KW）	7.5（KW）	7.5（KW）
電壓	380/660v	380/660v	380/660v
回彈	平均≤10%	平均≤10%	平均≤10%
液體速凝劑添加量	0.3-0.7%	0.7%	0.7%
速凝劑計量泵	氣動	氣動	氣動
外形尺寸	18008001180mm	18008001240mm	18008001240mm
整機重量	800kg	900kg	900kg
