DJ型大傾角皮帶輸送機

DJ型大傾角皮帶輸送機產品介紹

DJ型大傾角皮帶輸送機結構特點

為獲得較好的受料和卸料條件，本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段，并在下水平段受料，在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接，下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

1.上水平段：為了適應不同的卸料高度的要求，頭架分為低式頭架(頭架高度H0=1000mm)，中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)；并與之相應，在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm)，中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm)， 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。　　

2.傾斜段：無論上水平段采用的是低式、中式、或是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角β≥45°時，采用低式中間架支腿。　　

3.下水平段：下水平段采用低式中間架支腿。

DJ型大傾角皮帶輸送機產品特點

1.節省占地面積，節省投資。　　

2.輸送量大，通用性強。　　

3.輸送機傾角:0°-90° 　　

4.維修方便，托輥等部件同普通帶式輸送機。　　

5.應用范圍廣：冶金、礦山、碼頭、、糧食、化工、建材等等。

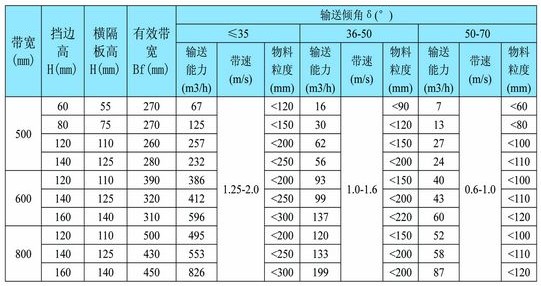

DJ型大傾角皮帶輸送機技術參數

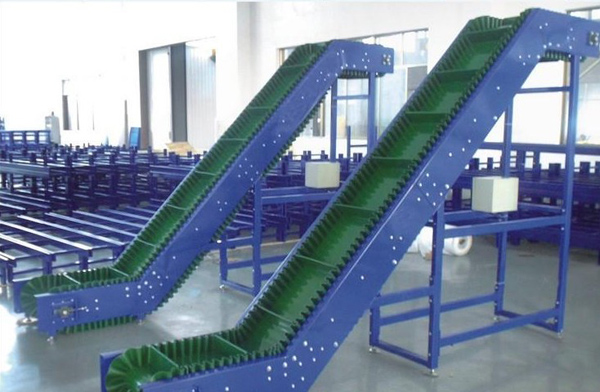

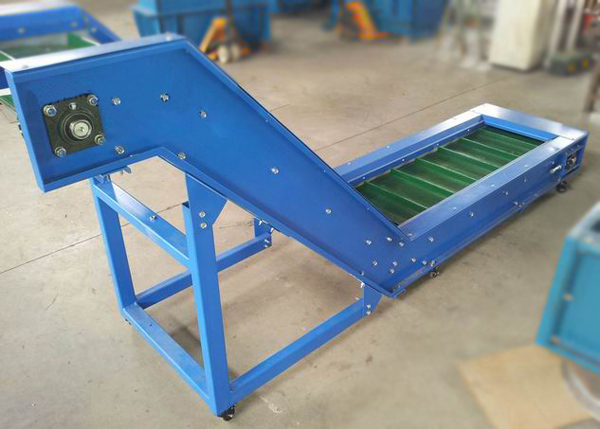

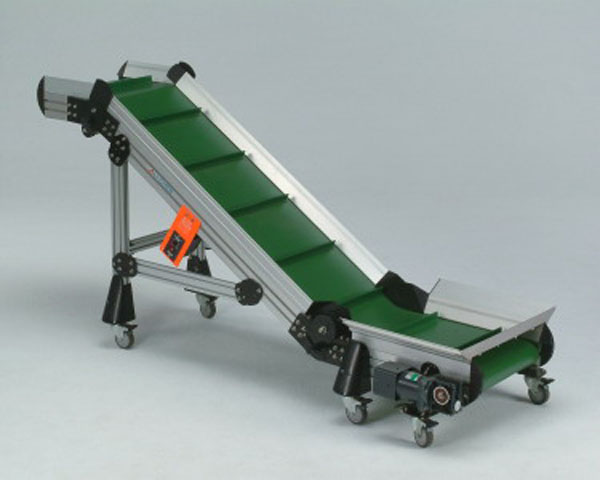

DJ型大傾角皮帶輸送機實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
