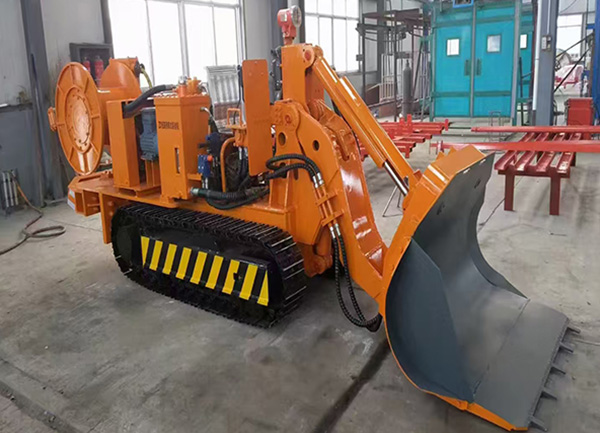

ZCD100R側卸式裝巖機

ZCD100R側卸裝巖機是以電機為直接驅動、履帶行走、液壓油缸操作鏟斗的正裝側卸式裝巖設備。側卸裝巖機主要用于水平巖、半煤巖巷道、施工，也可用于煤及其它物料的裝載。

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

ZCD100R側卸式裝巖機同類產品推薦

ZCD100R側卸式裝巖機產品詳情

ZCD100R側卸式裝巖機產品介紹

ZCD100R側卸式裝巖機是以電機為直接驅動、履帶行走、液壓油缸操作鏟斗的正裝側卸式裝巖設備。用于有電源設備的煤礦、隧道工程等礦山采場爆破后的松散巖、礦石的裝載作業，是一種高效率的裝載機械。在煤礦平巷掘進作業中，它適用于斷面12m2以上的巷道裝運巖、礦石等物，是平巷掘進機械化作業線的主要配備設備之一。同時它也可以在有瓦斯和煤塵等易燃氣體的礦井中工作，也可在潮濕或有積水的巷道中工作。

ZCD100R側卸式裝巖機工作原理

ZCD100R側卸式裝巖機工作時借助機器本身行走動力將鏟斗插入經爆破疏散的巖堆，然后將鏟斗舉到一定的高度后退行到卸料處，使鏟斗側向卸料。卸料后鏟斗復位，放下鏟斗臂，機器繼續前進，沖插巖堆，開始下一個工作循環。

ZCD100R側卸式裝巖機主要特點

1、ZCD100R側卸式裝巖機可“一機多用”，除完成裝載作業外，還能充當支護時的工作平臺，或用于工作面短距離運輸、臥底、清幫等輔助工序作業，并可與鉆車等配套，組成機械化作業線，顯著提高巷道施工的機械化水平。

2、ZCD100R側卸式裝巖機使用于寬度在3.5m以上的中大斷面的巷道施工；在較大斷面巷道交叉點施工時，其高技術生產率的特點更能得到充分的發揮。

3、履帶寬度僅為1.25m，以確保設備機動性、配套性好。ZCD-100R型機斗容大，但可以很方便地與巷道中的其它設備，如：鉆車、刮板輸送機、帶式輸送機以及礦車等配套。

ZCD100R側卸式裝巖機主要技術參數

項目	單位	數值
技術生產率	m3/h	80～100
（塊度100mm以內，堆高大于1.5m, 中硬巖石，卸載距離不大于6m）
鏟斗額定容量	m3	1.00
鏟斗寬度（不含卸料口）	mm	1600
大卸載高度	mm	1650
大卸載角度	°	52
大臥底深度	mm	400
行走速度	m/s	0.86
工作坡度	°	±5
小離地間隙	mm	180
履帶行走部寬度	mm	1250
接地比壓	MPa	0.10
液壓系統工作壓力	MPa	16
電機總功率	kW	59
機器重量	kg	8500
外型尺寸（長×寬×高）	mm	5028×1250（履帶行走部）×2180（含司機棚）
