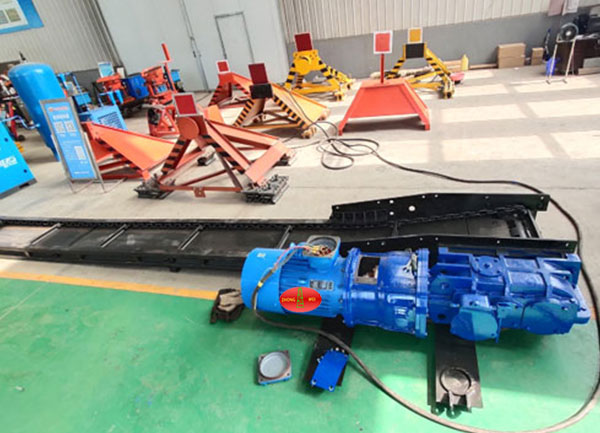

SGD-320/17B刮板輸送機

SGD-320/17B刮板輸送機主要適用于一般中小煤礦的井下緩傾斜薄煤層炮采工作面內輸送煤炭，刮板鏈為單條圓環鏈，中部槽為整體溜槽，可在水平及垂直方向彎曲，所以在使用中可以整機移機。

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

SGD-320/17B刮板輸送機同類產品推薦

SGD-320/17B刮板輸送機產品詳情

SGD-320/17B刮板輸送機產品介紹

SGD-320/17B刮板輸送機主要用于一般中小煤礦的緩傾斜或極薄、中厚煤層采煤工作面、掘進巷道及順槽運輸煤炭，還可與采煤機配套，實現機械化生產。結構簡單，輕便，主要零部件采用高強度鋼材制造，設計合理，整機安全可靠性高，使用、維護方便。

SGD-320/17B刮板輸送機工作原理

SGD320/17B刮板輸送機的工作原理是，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

SGD-320/17B刮板輸送機產品優點

1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。

2、能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

3、機身矮，便于安裝。

4、能兼作采煤機運行的軌道。

5、可反向運行，便于處理底鏈事故。

6、能作液夜支架前段的支點。

SGD-320/17B刮板輸送機技術參數

參數名稱		單位	參數性值	參數名稱		單位	參數值
輸送機型號		SGD320/17B		電動機	型號	YBS-17-4
輸送量		T/h	40		功率	kw	17
設計長度		m	80		轉速	r/min	1470
機頭高度		mm	480		電壓	V	380/660
刮板鏈速度		m/s	0.59	刮板鏈	圓環鏈規格	mm	Φ14×50
中部槽	長×寬×高	mm	1200×320×156		每條圓環鏈破斷拉力	kN	≥250
	每節質量	kg	55
整機質量		kg	6225		減速器傳動比		24.95
