支撐掩護式液壓支架

支撐掩護式液壓支架產品介紹

支撐掩護式液壓支架是在支撐式支架與掩護式支架后發展起來的一種支架，它可以在破碎頂板、中等穩定頂板、穩定頂板和松軟頂板等條件下適用。支撐掩護式支架主要是以支撐為主，同時兼有掩護作用的一種支架。

支撐掩護型支架包括6大結構，分別是：煤層，頂梁前端點位置，頂梁，掩護梁，底座和支柱。底座的后部與前后連桿鉸接，前端焊接耳板用以安裝推移千斤頂，推移千斤頂?shù)牧硪欢伺c工作面輸送機連接，通過推移千斤頂?shù)纳炜s，實現推溜和移架行走動作。

支撐掩護式液壓支架產品特點

（1）支撐能力大，頂梁受力狀態好，切頂性能強。

（2）具有掩護梁，能將工作區和采空區分開，防止矸石竄人。

（3）支架穩定性較好，有較大的工作空間，便于通風和行人。

（4）結構比較復雜，鋼材用量多，造價高。

支撐掩護式液壓支架產品優點

支撐掩護式液壓支架技術參數

產品型號 支架高度m 工作阻力KN 支護強度MPa 底板比壓MPa 推移步距mm

ZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700

ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700

ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700

ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700

ZY6700/20/40 2.0-4.0 6700 1.06-1.09 1.6-2.85 900

ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900

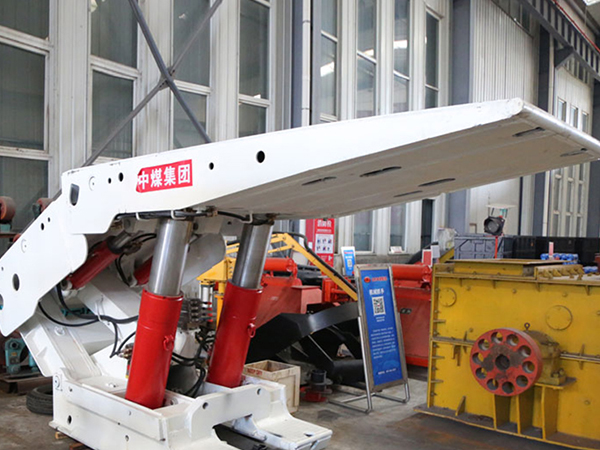

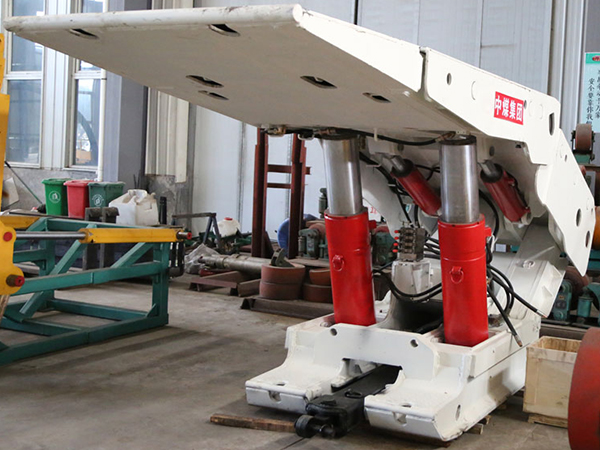

支撐掩護式液壓支架實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
