減壓閥

減壓閥的介紹

減壓閥的參數

型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Y43H-40 40 4.0 ≤200 蒸汽
Y43H-63 63 6.3 ≤200 蒸汽

減壓閥產品零部件材料

Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥零部件材料 型號 材料
閥體、上下閥蓋 主副閥瓣、閥座、活塞 主副彈簧 膜片 活塞環
Y43H-40 碳素鋼 不銹鋼 鉻釩鋼 不銹鋼帶 合金耐磨鑄鐵
Y43H-63 碳素鋼 不銹鋼 鉻釩鋼 不銹鋼帶 合金耐磨鑄鐵

減壓閥外形及結構尺寸

產品外形及結構尺寸（PN40）
Y43H-40 型先導活塞式蒸汽減壓閥外形及結構尺寸（mm） DN L D D1 D2 D6 b f z×d D3 H1 H2 重量/kg
25 200 115 85 65 58 16 4 4×14 130 110 370 18
32 220 135 100 78 66 18 4 4×18 135 120 380 23
40 240 145 110 85 76 18 4 4×18 150 125 395 28
50 270 160 125 100 88 20 4 4×18 160 130 405 33
65 300 180 145 120 110 22 4 8×18 180 140 410 40
80 330 195 160 135 121 22 4 8×18 200 165 445 54
100 380 230 190 160 150 24 4.5 8×23 200 170 455 60
125 450 270 220 188 176 28 4.5 8×25 245 195 475 100
150 500 300 250 218 204 30 4.5 8×25 260 195 475 115

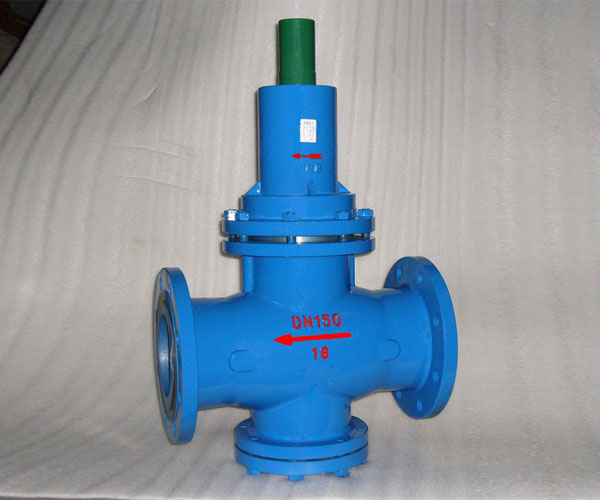

減壓閥的圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
