耙斗機

耙斗機產品簡介

耙斗機工作原理

耙斗機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業。

耙斗機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽（進料槽，中間槽，卸載槽），電氣部分，風動推車缸等部件組成。

耙斗機產品特點

耙斗機技術參數

礦用耙斗裝巖機各種參數

絞車型號： P-15B P-30B P-60B P-90B

電機型號： YBB11-4 YBB17-4 YBB30-4 YBB45-4

電動機功率KW： 11 17 30 45

主繩牽引力KN： 7.2-10.4 13.5-19.5 23.3-32.7 32-50

鋼繩直徑 mm： 12.5 15.5 15.5 17

主繩牽引速度 mm：1.05-1.52 0.85-1.7 1.06-2.07

容繩量 m ： 56 85-75 80-70 75-60

轉速 m/s： 1450 1450 1450 1450

電壓 v ： 380/660 380/660 380/660 380/660

凈斷面積：M² >4.5 >6 >9 >16

凈高M >2 >2.2 >2.5 >2.8

絞車類型： 三行星齒輪雙滾筒絞車

外形尺寸mm：4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253

總重量 kg： 2500 4500 7200 8800

耙斗容積M3： 0.15 0.30 0.60 0.90

技術生產率： 14-25 35-50 70-100 95-140

鐵軌軌距 mm： 600/900 600/900 600/900 600/900

耙斗機產品視頻

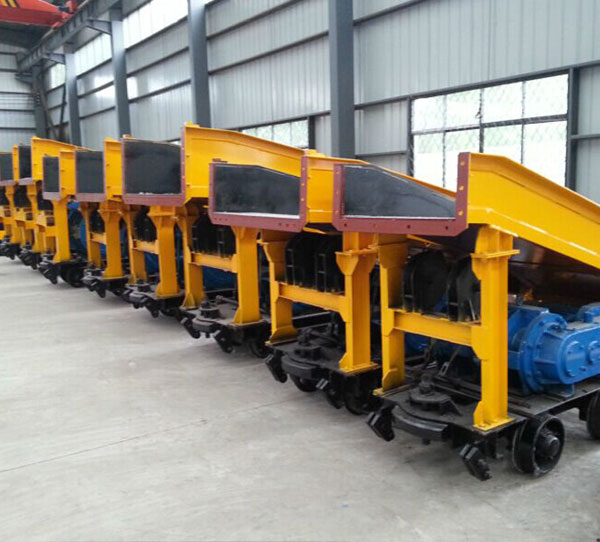

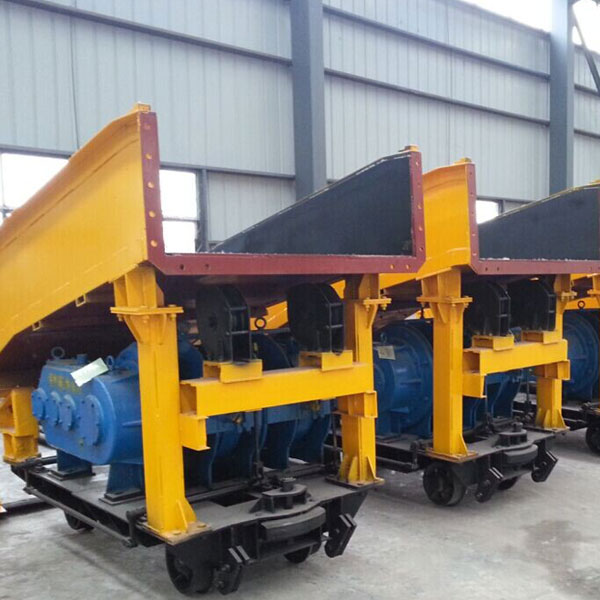

耙斗機實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
