U型卡纜

U型卡纜產品介紹

U型鋼卡纜作為U型鋼支架的定位，要求高受力大，安全穩定，堅固耐久，使用該設備加工制造卡纜能滿足要求，且具有用料省、成型穩定、加工效率高及投資低效益高等優點。

U型卡纜作為U型鋼支架提供的一種可靠的連接緊固件，U型鋼搭接長度一般不大于200mm，制造工藝簡單，安裝操作方便。U型鋼支架連接安全可靠，能提高巷道使用壽命，降低巷道的維修率，減少安全事故的發生，確保煤礦安全生產。

U型卡纜特點

U型卡纜具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，效益十分明顯。

U型卡纜技術要求

1）卡纜各零件必須具有良好的互換性，螺栓應能直接安裝在卡纜板上。

2）卡纜表面不得有裂紋、毛刺、飛邊等缺陷。

3）卡纜板采用調質處理，材料為不低于U型支架型鋼機械性能的Q345低碳鋼；

4）成形后的卡纜板厚度允許誤差為±0.5mm，寬度允許誤差為±0.2mm。螺栓孔距允許偏差為±1mm。

5）卡纜螺栓應采用與U型鋼材質相對應的圓鋼制作。

6）螺栓規格為M24，長度為35mm，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

7）卡纜絲孔規格為M24的通孔，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

8）25U型鋼可縮性支架卡纜的平均工作阻力不低于100kN，29U型鋼可縮性支架卡纜的平均工作阻力不低于140kN，36U型鋼可縮性支架卡纜的平均工作阻力不低于190kN。

9） 大工作阻力與小工作阻力的差值不得大于25kN。

10）卡纜與U型支架的強度相匹配。

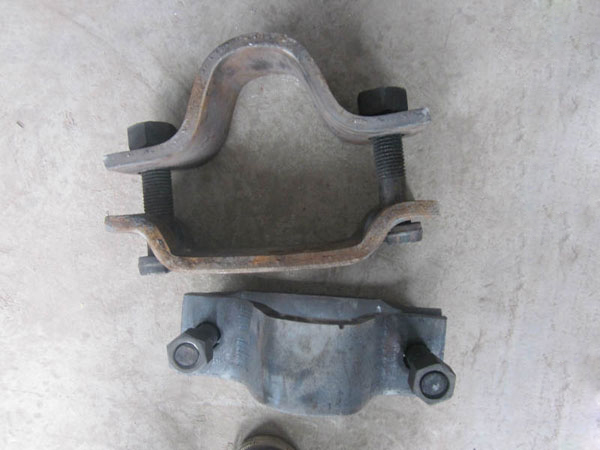

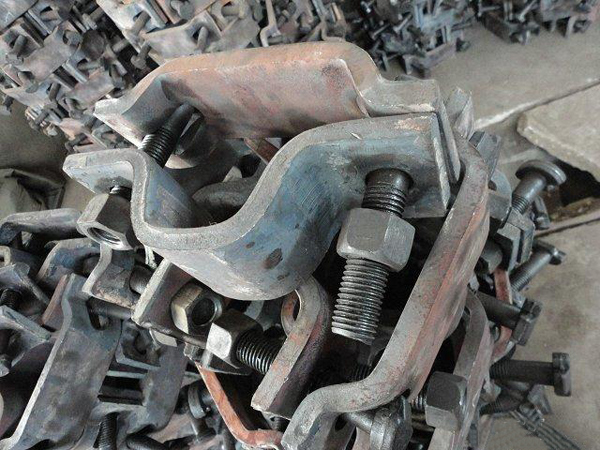

U型卡纜實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
